隨著新能源、半導體、航空航天、生物醫藥等領域的飛速發展，新材料（如鋰電材料、碳纖維、納米材料、特種金屬粉末等）的生產與加工過程產生了大量具有特殊危害性的粉塵。傳統除塵方式往往難以滿足其安全、環保與工藝要求，因此，針對性的負壓吸塵系統 成為了不可或缺的關鍵技術。 一、 系統設計的核心目標與原則
安全放首位：
防爆防燃： 許多新材料粉塵（如鋰電負極材料、金屬粉、硫磺粉）具有易燃易爆性。系統設計必須以防爆為核心，杜絕點火源。
健康防護： 特別是納米級、亞微米級粉塵，對人體肺部有極強穿透性。系統必須確保極高的捕集效率，保證作業區空氣質量。
物料隔離： 防止有毒有害粉塵與人員接觸。

保障產品質量：
防交叉污染： 在潔凈車間（如半導體、制藥），粉塵是頭號殺手。系統需采用潔凈室兼容材料，并維持合適的壓差，防止外界污染。
物料回收： 對于有經濟價值的物料（如貴金屬催化劑、高端碳材料），系統需具備高效、無損的回收能力。
系統可靠性與智能化：
穩定運行： 能適應連續生產，抗干擾能力強。
智能監控： 實時監測風壓、壓差、濃度、溫度等參數，實現預警和聯動控制。

二、 負壓吸塵系統的關鍵組成部分設計
一個完整的負壓吸塵系統主要由以下幾部分組成：
1. 吸塵罩/吸塵口設計
原則： “就近捕集，密閉為首”。在可能的情況下，優先采用密閉罩（如手套箱、投料站整體密閉），將產塵點完全包圍，從根源上控制粉塵逸散。
形式：
局部密閉罩： 用于破碎機、篩分機等設備。
接受式罩： 用于皮帶輸送機轉接點等。
柔性萬向吸臂： 用于焊接、打磨等移動或分散的工位，靈活性高。
設計要點： 保證足夠的控制風速（通常0.5-1.5 m/s，視粉塵毒性而定），確保粉塵能被有效“捕獲”并吸入罩內。

2.負壓吸塵系統 管網系統設計
管道材質： 根據粉塵特性選擇。防靜電PVC/PP（防靜電）、不銹鋼（耐腐蝕、高潔凈度）、碳鋼（普通工況）。
管道布局：
負壓設計： 整個系統管道內部始終維持負壓狀態，即使有泄漏也是向內漏入空氣，而非粉塵外泄。
優化布置： 盡量減少彎頭、變徑，采用圓滑過渡，降低系統阻力。主管道設計應保證各支路風量平衡。
傾斜與清灰： 管道需有一定傾斜度，并設置清灰口，防止粉塵沉積。
3. 核心凈化單元選擇
這是系統的“心臟”，選擇取決于粉塵特性：
濾筒除塵器：
優勢： 過濾精度高（對微米、亞微米級粉塵高效），占用空間小，是目前的主流選擇。
濾料選擇：
防靜電濾料： 針對易燃易爆粉塵，防止靜電積聚。
PTFE覆膜濾料： 表面過濾，清灰效果好，適用于粘性粉塵或高濕度環境。
納米纖維濾料： 精度更高，容塵量大，用于超細粉塵。
防爆設計： 必須配備防爆泄爆片、隔爆閥，以及噴淋或惰化系統。
布袋除塵器： 適用于處理風量大、溫度較高的場合，但體積相對較大。
濕式除塵器/文丘里洗滌器：
適用場景： 處理親水性好、易燃易爆的粉塵（如鎂粉、某些化工粉塵）。
缺點： 產生廢水，需二次處理；不適用于疏水性或遇水發生反應的粉塵。
高效過濾器： 在濾筒除塵器后加裝HEPA/ULPA過濾器，用于處理納米級粉塵或潔凈室環境。

4. 新材料負壓吸塵系統動力單元 - 風機選型
類型： 通常采用離心風機。

關鍵參數：
全壓： 必須克服整個系統（吸塵罩、管道、凈化設備）的阻力總和。
風量： 根據所有吸塵點的需求風量總和，并考慮一定的漏風系數。
防爆要求： 風機電機、葉片必須采用防爆型，防止成為點火源。

5. 排放與物料處理
排放： 達標排放，排氣筒高度符合環保要求。
卸灰系統：

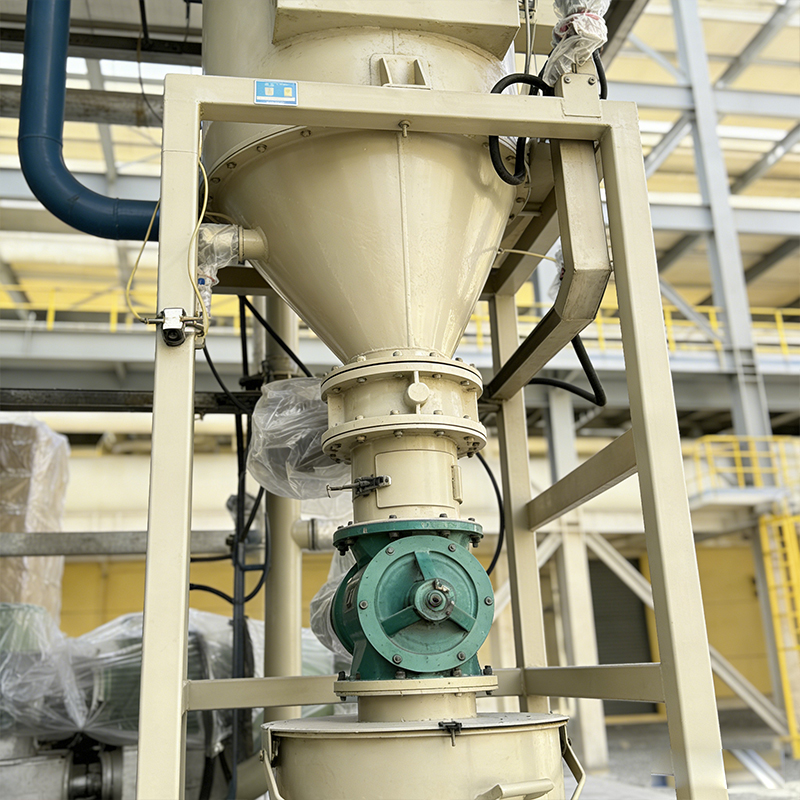

防泄漏： 采用旋轉卸灰閥 或 雙閘板閥，在卸灰時維持系統負壓。
自動化： 連接噸袋、儲料倉或螺旋輸送機，實現連續、自動化、無塵化卸料。 三、 針對不同新材料的特殊應用考量
鋰電池材料（如三元材料、石墨、磷酸鐵鋰）：
核心風險： 易燃易爆，對金屬異物（Fe, Zn, Cu）含量要求極嚴。
設計要點：
全套系統（管道、設備）采用不銹鋼材質，防止生銹引入金屬雜質。
必須采用防靜電濾筒和完整的防爆泄爆措施。
系統內表面光滑，無死角，易于清潔。
納米材料：
核心風險： 極強的穿透性，健康危害大，易團聚。
設計要點：
末端必須配置 HEPA甚至ULPA過濾器。
極高的密閉性要求，所有連接處使用食品級硅膠密封。
清灰系統需優化，防止納米粉塵在濾材上板結。
金屬粉末（如鈦粉、鋁粉、鎂粉）：
核心風險： 高爆燃性，遇水可能產生氫氣（如鎂粉）。
設計要點：
嚴禁使用濕式除塵器處理鎂粉、鋁粉等。
必須采用防爆設計，且防爆等級要求極高。
可考慮在除塵器前加裝火花捕捉器。

四、 智能監控與運維
現代負壓吸塵系統應集成PLC或DCS控制系統，實現：
壓差監控： 實時監測過濾器前后壓差，提示清灰或更換濾材。
濃度監控： 在除塵器進口或車間安裝粉塵濃度傳感器，超標報警。
溫度/火花監控： 探測異常高溫或火花，并聯動噴淋系統。
數據遠傳： 接入工廠中央控制系統，實現數字化管理。 五、新材料粉塵處理負壓吸塵系統粗陳總結
新材料粉塵的治理是一項復雜的系統工程。成功的負壓吸塵系統設計，必須建立在深刻理解物料特性、生產工藝和安全風險的基礎上。它不再是簡單的“抽風除塵”，而是集工藝保障、安全防爆、環保達標、物料回收和智能運維于一體的綜合性解決方案。通過精準的設計、合適的設備選型和完善的控制策略，才能為新材料產業的安全生產和可持續發展提供堅實保障。
